SonoScape

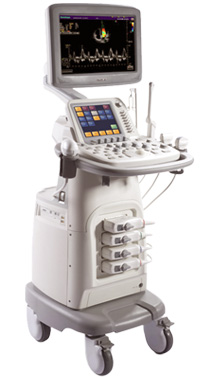

   Ecograf stationar S20




Avantajele sistemului sunt: design ergonomic inovativ, tehnologie de ultima ora si flux de lucru de nivel inalt.

Monitor LCD 17"
Panou tactil 10.4"

Moduri de lucru: B, M, PW, CW, CFM, DPI, TDI, M-color, Duplex, Triplex, THI
Aplicatii clinice: abdominal, cardiologie, obstetrica-ginecologie, musculo-scheletal, vascular, urologie, parti moi, pediatrie, anestezie
Ecocardiografia de efort, Micro-Scan, Filtru de artefacte
Patru conexiuni pentru toate tipurile de sonde, inclusiv sondele speciale: 4D, bi-plana si sonde intra-operative
Hard disk 320 G
Porturi USB


Caracteristici

Performante multi-specialitate

Monitor: LCD 17"
Contrast si luminozitate: 0-100 selectabil
Aplicatii: abdominal, cardiologie, obstetrica-ginecologie, musculo-scheletal, vascular, urologie, parti moi, pediatrie, anestezie
Tipuri de sonde: trifrecventa liniar, convex, microconvex, phased array
Moduri de lucru: Mod B, M, TDI, Doppler color (CFM), Power Doppler (PDI), Doppler pulsat (PWD), Doppler continuu(CWD), 3D/4D, Mod Color M, modificare unghi Steer in modul M
Moduri afisare: afisare in scala de gri

Color Doppler, Power Flow si Directional Power Flow Imaging, TDI, THI, Dual B, Afisaj Quad, B si M, format afisaj selectabil, B si Doppler, B+Color, Dual B(Flow),
Mod triplex: B, Flow si PW/CW Doppler, B, Flow, si Color M, schimbare raport ecran al 2D si Doppler/M in modul duplex sau triplex, imagine panoramica, imagine compusa, Imagine Trapezoidala
DICOM - conform cu standardele DICOM
memorare: transmite direct imaginea cu datele pacientului spre serverul DICOM
Afisare semnale fiziologice:
ECG, unda puls
ECG sistem trei cabluri
ECG Gain: ajustabil
ECG position: ajustabil
ECG Invert: on/off
R-Trigger: on/off
Trigger Delay (decalare declansare): ajustabil
Frame Count(numar cadre):ajustabil
Memorare imagini
Cine loop imagini: 10000 cadre sau mai mult
Cine loop timp: 60 de secunde sau mai mult
memorare imagini in timp real singular/dual static si dinamic
imaginile arhivate pot fi vizualizate pe PC
Functia Clipboard: in modul freeze
mod derulare Doppler
functie derulare sunet Doppler
Tastatura: alfanumerica
Pictograme corp: 52 tipuri
Media & Periferice
Color Desk Jet Pinter (optional)
HP5850/6840/6848/6940/K5400dn
B/W Video Pinter (optional)
UP895MD
Color Video Pinter (optional)
Sony UP-20
Setari meniu sistem
Manager fisiere
Copy, Paste, Delete (copiere, lipire, stergere)
Convert to PC Format (conversie format PC)
Display Report Files Only (afisare doar rapoarte)
Display Image Files Only (afisare doar imagini)
Multiple Selection (selectare multipla)
Search (cautare)
Setare Time/Date (ora/data)
Facility Name (nume cladire)
DICOM
Post-Procesare: imagine RAW
Zoom: de pana la 10x
Hard disk: 320 G
Port: USB
Conexiuni sonda: 4
Alimentare: 100/220 V AC, curent: 3.15 Amps
frecventa: 50/60Hz




Sistemul este dotat cu un monitor de 17" cu panou tactil de 10.4" ce faciliteaza munca medicului. Calitatea inalta a imaginilor reprezinta un alt avantaj al lui S20. Datorita tehnologiilor inovative, cum ar fi procesarea multi-beam si µ-scan, medicii vor putea fi mai increzator chiar si in cazul pacientilor celor mai dificili. Deci, de la tehnologie la imagine, de la memorare la raportare, inovatiile S20 vor aduce ce e mai bun in cabinetele medicale, in fiecare zi.

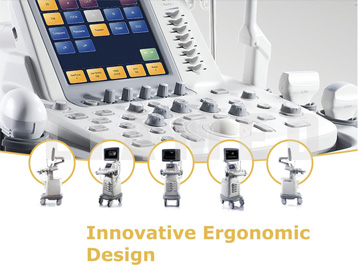

Monitor LCD de 17", rezolutie inalta, prevazut cu brat articulat, pentru a minimaliza oboseala ochilor si a umerilor datorate scanarilor zilnice.

Panou tactil 10.4", cale rapida de ajustare a parametrilor si de a controla  sistemul.
Manere frontale si posterioare, patru roti cu blocare ce pot fi utilizate pentru transportare si mobilitate.


Patru conexiuni standard universale pentru toate tipurile de sonde, inclusiv sondele speciale, cum ar fi sonda de 4D, sonda bi- plana si sondele intra-operative.

Tehnologie a imaginii, de nivel inalt

Filtru de artefacte zgomot de inalta calitate
Poate reduce eficient artefactele semnalului doppler al sistemului cu ultrasunete, oferind culori si imagini doppler spectral mult imbunatatite.

Tehnologie de procesare paralela multi-beam (unde multiple)
Aceasta tehnologie mareste rezolutia laterala si in timp, astfel incat duce la un mai bun diagnostic al bolilor cardiovasculare si, de asemenea, reprezinta o baza pentru imagistica 3D in timp real.

Ecocardiografia de efort
Aceasta este combinatia ecocardiografiei 2D cu efortul (sau stresul) fizic sau medicinal. Poate determina modul in care muschii inimii raspund la efort, in special pentru diagnosticarea si evaluarea cardiopatiilor coronariene.

Micro-Scan
Utilizeaza un algoritm de procesare a imaginilor in timp real pentru a elimina  artefactele imbunatatind vizualizarea marginilor tesuturilor si granitelor prin corectarea discontinuitatii dintre diferite regiuni, permitand vizualizarea imbunatatita a datelor tesutului real.

M-tuning
Aceasta este tehnologia de optimizare a imagini cu ajutorul unui singur buton, oferindu-va optimizarea rapida a imaginii in modul B si Doppler Spectral. Duce la scurtarea duratei de examinare si asigura rezultate optime si un diagnostic mai precis.

3D in timp real (4D)
Tehnologia premium este de foate multe ori utilizata in ultrasonografia obstetrica, oferind imaginii tridimensionale ale fetusului. Multe caracteristici de ultima ora, cum ar fi multi-slice (taiere transversala multipla) si clip plane se vor dovedi a fi utile in efecutarea unei analize detaliate si precise.

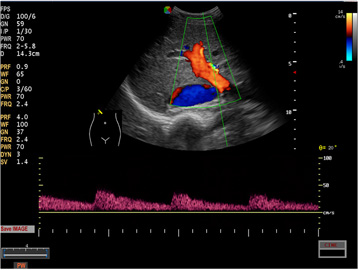

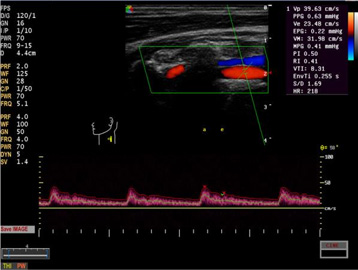

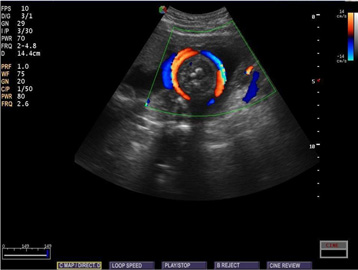

Galerie examinari

::
SonoScape

S20, cel mai nou sistem color Doppler de la SonoScape, e conceput special pentru o gama completa de aplicatii, inclusiv Radiologie, domeniu Cardiovascular, Obstetrica/Ginecologie si altele.
